[QGIS] 투명한 레이어를 만들어 시각화 명확하게 하기

우리나라 지도를 갖고 시각화 할 때, 어떻게 하면 더 명확하게 할 수 있을까 고민이다.

QGIS라는 유용한 tool이 있어서, 우리나라 지도를 불러오고 그 위에 내가 보여주고자 하는 자료를 보여줄 수 있는데,

가끔은 우리나라 지도 레이어로 인해 색을 표현하는데 어려움을 느끼곤 했다. (아래 그림처럼)



빨간색을 사용하고 싶지만, 카카오맵의 고속도로 색과 비슷하여 표현하는데 어려움이 있다.



그래서 카카오지도를 투명하게 하면 어떨까? 하는 생각을 하게 됐는데,

안타깝게도 QGIS에서는 카카오지도 (즉, TMS KOREA로 불러온 지도 레이어)에 대해서는 투명도 조절이 불가능하다.



그러다가 갑자기 아이디어가 하나 떠올랐다.



자료 레이어(빨간 점)과 카카오지도 레이어 사이에 투명한 레이어를 하나 넣어보면 어떨까?



QGIS에서 레이어를 만드는 여러 가지 방법을 찾아봤는데, 아래와 같은 방법을 찾을 수 있었다.

벡터 - 조사도구 - 격자형 만들기 (그리드)

격자 만들기 화면



1. QGIS 메뉴 - 벡터 - 조사도구 - 격자형 만들기
2. 격자 범위 설정 (오른쪽 마우스 커서 누르면 알아서 설정된다)
3. 수평 간격, 수직 간격 설정 (대한민국 지도에 대해서는 100km로 설정하는 편이다)
4. 격자 좌표계 설정 (레이어 좌표계와 동일하게 설정해주면 됨, 만약 안되면 한국 좌표계 하나씩 눌러볼 것)
5. 그리드가 생성되는데, 생성된 그리드의 속성에 들어가서 투명도 조절



이렇게 하면 끝!





생성된 그리드 레이어의 투명도를 조절하기





자료 레이어 (빨간 점) - 그리드 레이어 (투명도) - 카카오 지도 레이어

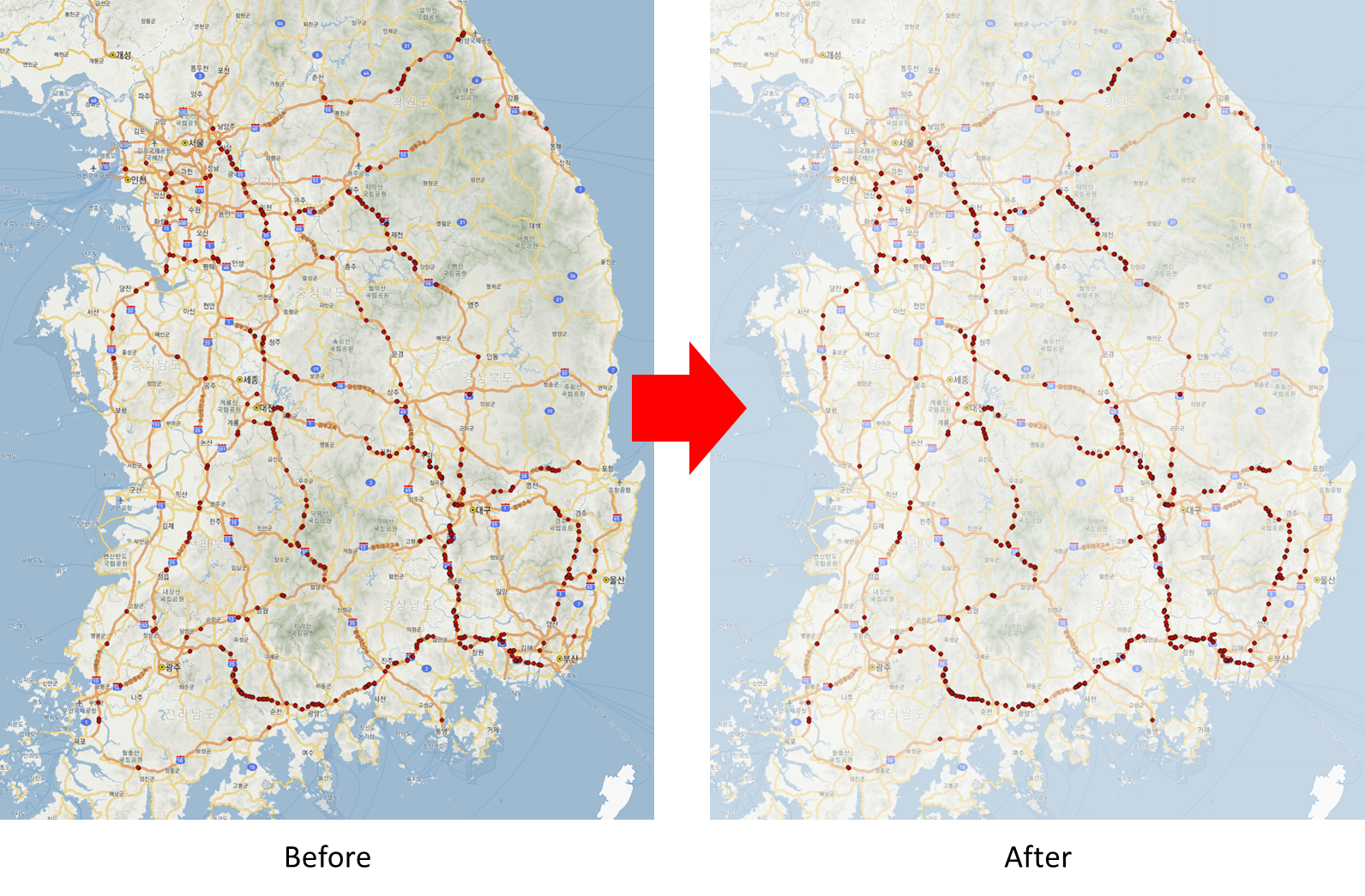

투명 레이어 추가 전/후 사진. 이전보다는 확실히 더 잘보이는걸 확인할 수 있다.





물론 시각화 하는데 있어서 색이 겹쳐진다면, 보색을 사용하는 등 다른 색을 사용하는게 가장 좋지만,

그게 어려운 상황일 때는 (여러가지 색을 해당 지도에 사용해야 하는 경우)

이러한 방법도 도움이 될 것 같다.
